Beschreibung
Das Montageset Pfannendach ist für die Montage von zwei Solarmodulen auf einem Ziegel- oder Pfannendach vorgesehen. Es eignet sich zum Beispiel für Hausdächer, Garagendächer oder Nebengebäude mit geeigneter Dachkonstruktion.
Zum Set gehören Edelstahl-Dachhaken, Montageschienen und Modulklemmen. Die Dachhaken werden an der tragenden Dachkonstruktion befestigt, anschließend werden Schienen und Module montiert. Bei diesem Dachmontage-Set werden drei Dachhaken pro Schienenreihe gesetzt.
Ein Pfannendach-Set ist die richtige Wahl, wenn die Module nicht am Balkon oder auf dem Boden montiert werden sollen und eine feste, dauerhafte Dachmontage gewünscht ist. Es ist besonders wichtig, Dachzustand, Sparrenlage, Dachneigung und Windlast zu berücksichtigen.
Die Montage auf dem Dach sollte sorgfältig geplant werden. Achte darauf, dass die Dachhaut nicht beschädigt wird und die Befestigung zur vorhandenen Pfanne und Unterkonstruktion passt. Bei Unsicherheit empfehlen wir, die Montage durch eine fachkundige Person prüfen oder ausführen zu lassen.

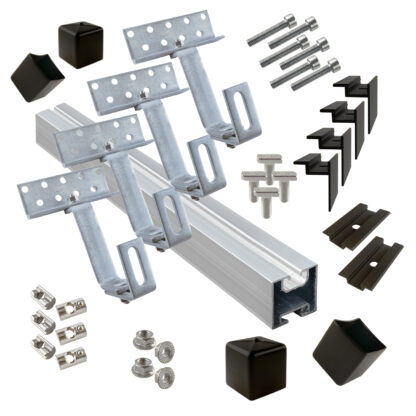

Komplettset bestehend aus
- 2 Montageschienen, jeweils 2,4 m lang
- 4 Endklemmen, mit Klicksystem
- 2 Mittelklemmen, mit Klicksystem
- 6 Dachhaken, inklusive Hammerkopfschrauben zur Befestigung der Montageschienen am Dachhaken
- 4 Endkappen für die Montageschienen
Der Hersteller empfiehlt: Die Befestigungspunkte für die Montage des Dachhakens sind so zu wählen, dass die maximal zulässigen Flächenlasten (resultierend aus Schnee- und/oder Windlasten) je nach Schienenspannweite (Abstand zwischen zwei Dachhaken) nicht überschritten werden. Zusätzliche Dachhaken können für 10€/Stück erworben werden.
Ein Dachhaken wird mit mindestens zwei Tellerkopfschrauben A2 8 auf dem Sparren befestigt. Die Auslegung der Schrauben erfolgt durch den Statiker und liegen daher nicht bei.
Hinweis: Lasse vor der Montage des Balkonkraftwerks durch Deinen Dachdecker-Fachbetrieb, die Statik deines Dachs vom Statiker prüfen und ihn ein passendes Montagesystem auslegen.
